Wie macht man eigentlich... Teil 1 | Teil 2
Feuerwerk
Zu Silvester noch eine kleine Übung in Bildpinseln, dem Verkrümmen-Effekt und dem ständig unterschätzten Transformieren-Effekt.
Und hier gibt es eine Beispieldatei. Achten Sie auf die Aussehen- und die Pinsel-Palette.
Noch eine Beispieldatei, etwas geometrischer:
Illustrator-Datei (Version CC)
... einen Verlauf auf einem Pfad
Die Kontur eines Vektorobjekts kann (in Versionen vor CS6) nicht mit einem Verlauf versehen werden. Man müsste als erst die Kontur in eine Fläche umwandeln und dann diese Fläche mit einem Verlauf versehen. Das ist manchmal zu kompliziert und außerdem ungünstig, solange man noch mit Änderungen rechnen muss.
Mit offenen Pfaden geht es auch einfacher, bei geschlossenen Pfaden geht es mit einem Bildpinsel oder unter Zuhilfenahme von Pathfinder-Effekten und bei gestrichelten Pfaden mit einer Deckkraftmaske.
Wie man einen keilförmigen Bildpinsel mit einem Verlauf versieht, finden Sie auf einer anderen Seite.
Wellen schlagen
Häufig sind es die zunächst einfach erscheinenden Dinge, die größte Probleme beim Konstruieren verursachen. In diesem Fall ist es glücklicherweise nicht so.
Mehrfarbige sich verjüngende Wellen sehen aus, als wären sie schwierig zu konstruieren. Wenn man das Problem ein wenig analysiert, ist es eigentlich eine Sache von Minuten...
Die Farbe denken Sie sich weg, dann geht es fast von selbst. Sie benötigen einen Bildpinsel aus Dreieckformen wie diesen:
Egel, wie die Formen konstruiert wurde, verwenden Sie ein Rechteck ohne Fläche und Kontur als Begrenzungsrahmen, um die „Spitze“ auf den Pfad zu bekommen:
Anschließend zeichnen Sie einen wellenförmigen Pfad und wenden den Pinsel darauf an.
Aktivieren Sie die Form und rufen Objekt > Aussehen umwandeln auf, um daraus Vektorpfade zu generieren. Diese lassen sich dann einfärben.
A Scanner Darkly
Für Heft 19 (Oktober-Dezember 07) der Zeitschrift DOCMA (Info, Bestellen) habe ich einen Workshop zum Zeichnen von Vektorportraits im Stil von A Scanner Darkly geschrieben.
Linien-Muster
Dekorative geschwungene Muster können Sie sehr elegant mit Hilfe einer geeigneten Glyphe eines Schreibschrift-Fonts und des Transformieren-Effekts erstellen.
In diesem Fall handelt es sich um einen Schwungschrift-Buchstaben der Bickham Script Pro.
Auf den Buchstaben wenden Sie den Transformieren-Effekt an. Die Vervielfältigung kommt durch Eingabe der Anzahl der Kopien zustande. Die Überlagerungen entstehen durch das Zusammenspiel von Winkel, Vergrößerungsfaktor und ggf. Verschiebungen. Experimentieren Sie auch mit unterschiedlich gesetzten Referenzpunkten.
Logo-Hack
Und so baut man das von Antenna designte Logo des 23C3 aus nur einem Objekt mit Hilfe von Aussehen-Eigenschaften nach. Download der Illustrator-Datei (CS2)
Achtung: Es handelt sich bei meiner Version nur um eine Machbarkeitsstudie, das Logo entspricht in den Details nicht dem Original, das hier zu bekommen ist.
Eine in der Komplexität etwas reduzierte Version des Logos habe ich in einem Schritt-für-Schritt-Workshop im Illustrator-CS4-Praxisbuch erklärt.
Disco-Typo
Die Älteren von Ihnen werden sich - vielleicht nur ungern - erinnern an große runde grafische Muster und sehr leuchtende Farben.
Mit Hilfe von Illustrator können Sie die Siebziger jetzt wieder aufleben lassen und sich ein solches Muster bauen - vielleicht für ein Tapetendesign oder als Basis für einen Retro-Font?
Die Konstruktion ist mit Hilfe eines Bildpinsels schnell gemacht. Wenn Sie die Streifen einfärben möchten, denken Sie daran, die Option „Tonwerte“ unter Einfärben in den Bildpinsel-Optionen zu setzen, dann nimmt der Pinsel die aktuell eingestellte Konturfarbe an. Sollen die Linien einander überlagern, unterlegen Sie den Pinselstrich mit einer zweiten Kontur z.B. in weiß und mit der benötigten Stärke.
Plateauschuhe kommen dann beim nächsten Mal.
Weihnachtssterne
Und hier eine adventliche Bastelei für Ihre Weihnachtskarten.
Diese schönen Sterne können Sie mit etwas Geschick mit Hilfe des Stern-Werkzeugs zeichnen. Stellen Sie das Sternwerkzeug zunächst auf den kleinsten Wert für die Anzahl der Zacken (3).
Klicken und ziehen Sie dann einen Stern auf - drücken Sie dabei Apfel(Strg)+ALT+Shift und tippen dann Pfeil abwärts. Lassen Sie anschließend alle Tasten auf der Tastatur los. Mit der Pfeil-auf-Taste lässt sich jetzt die Anzahl der Zacken erhöhen. Sie können aber auch die anderen Modifizierungstasten benutzen, wie z.B. Apfel/Strg zum Fixieren des inneren Radius.
Die Sterne sind zunächst voll gefüllt, damit das interessante Muster aus der Abbildung entsteht, verwenden Sie die Grafikattribute-Palette (in neueren Versionen Attribute-Palette), um die Füllregel Gerade-Ungerade einzustellen.
Schneeflocken
Auch wenn die echten Flocken nur selten zu Weihnachten fallen, sind Schneeflocken doch gerne genommenes Motiv für Grußkarten.
Schneeflocken sind zwar in allen Clipart-Sammlungen in Massen enthalten, aber mit zwei Transformationseffekten sind Vektorobjekte in Schneeflocken schnell und individuell selbst erstellt. Das ist doch viel persönlicher
Notaufnahme
Jeder Ärzteserien-Junkie kennt ihn, das unverzichtbare Requisit dramatischster Momente der Romanze in Mull: den Stent. Und mit ein paar simplen Grundobjekten, einem Symbol und den 3D-Effekten können Sie sich in Illustrator ganz einfach selbst einen Stent bauen (PDF).
Fehlt nur noch der Doktor.
Eine Ansteck-Button-Simulation
Sie gestalten Buttons und möchten die in Ihrem Online-Shop zeigen, bevor sie produziert sind. Leider funktioniert das hier nicht mit einem Grafikstil, aber Sie können sich genausogut einige Objekte konstruieren und über das Design legen.
So sieht es aus und so funktiert's mit Verläufen, Transparenzen, dem Weiche-Kante-Effekt und einer Deckkraftmaske.
Marker-Illustrationen
Eine Füllung soll so aussehen wie mit einem Marker oder Pinsel gemalt. Um so etwas zu malen, reicht es nicht aus, einen Skribble-Effekt auf die Füllung zu legen. Mit dem Skribble-Effekt können Sie zwar - geeignete Einstellungen vorausgesetzt - einen „gezeichneten“ Look erzielen, aber dieser wird immer noch nur mit einer Linie ausgeführt.
Doppelt verschachtelte Aussehen-Eigenschaften wären schön - dann könnten Sie die Skribble-Linie mit einem Pinselstrich versehen (das wäre doch etwas für Illustrator CS3, oder?). Im derzeitigen Stadium müssen Sie aber das Aussehen umwandeln, und dann der entstandenen Linie einen der vielen Künstlerischen Pinsel zuweisen. Im Beispiel handelt es sich um „Watercolor_Blend“ aus dem Pinselsatz „Artistic_Watercolor“, den Sie über Fenster > Pinsel-Bibliotheken aufrufen.
Raster
Ein grobes Pixelraster ist sowohl mit Photoshop als auch mit Illustrator ein Kinderspiel. Was aber, wenn Sie statt quadratischer Bildelemente lieber runde oder andere Formen hätten?
Hier betreten der Mosaik-Filter, ein Form-Effekt bzw. Schnittmasken die Bühne.
Klicken Sie auf die Bilder, um die Anleitung aufzurufen.
Discokugel
Zugegeben, „richtig“ sind die Punkte nicht, aber für den schnellen Blick reicht es. Wer eine korrekte Projektion bauen möchte, sollte sich ein Beispiel am Globus-Design nehmen.
So geht's mit dem Transformieren-Effekt, Angleichungen und natürlich dem 3D-Kreiseln.
So erstellt man die Discokugel-Map (Video).
Web 2.0
Zu den Zutaten einer typischen Web-2.0-Site gehört eine Spiegelung.
Das können Sie auch mit Illustrators Deckkraftmaske bauen, und zwar so.
Eine Deckkraftmaske erstellen Sie so.
Mehrfarbige Tentakel
Die Technik, mit der Sie die Tentakel erstellen, entspricht der bei den Schnörkeln angewendeten. Sie müssen nur einen kleinen Umweg anwenden. Und so bauen Sie mehrfarbige Tentakel mit Illustrator

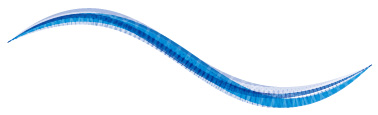

Hier noch eine andere Methode für eine Tentakel mit Struktur:
So geht's. In den Aussehen-Eigenschaften ist mehrfach der Tweak-Effekt angewendet. Er gibt dem Pfad immer eine etwas andere Form. Denken Sie aber daran, die Ankerpunkte nicht zu verschieben.
Japanische Poster-Sonne
Die Sonne von japanischen Kriegspostern ist ein beliebtes Motiv. Mit Hilfe des Radialen-Raster- und des Interaktiv-malen-Werkzeugs lässt sich die gerade Form einfach herstellen.
Einstellungen für das Raster-Werkzeug:
Um die „gebogene“ Sonne zu konstruieren, eignen sich leider weder eine Verzerrungshülle (Strudel) noch das Strudel-Werkzeug. Beide erzeugen unsaubere Formen.
Abbildung: Anwendung von Verzerrungshülle (links) und Strudel-Werkzeug (rechts). Einstellungen für das Strudel-Werkzeug: Radius wie die „Sonne“, Intensität 20%
Trotzdem ist die Konstruktion der gebogenen Form nicht kompliziert. Gehen Sie dabei von der Form einer der Strahlenkanten aus. Als Konstruktionshilfe können Sie sich ein radiales Raster in den Hintergrund legen. Achten Sie darauf, am Mittelpunkt mit dem Griff einen gerade Übergang zu erzeugen:

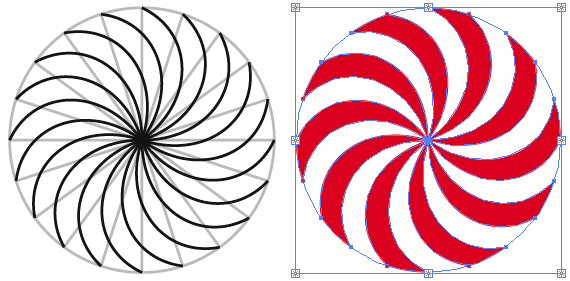

Abbildung: Konstruktion der Strahlenkante (links), Erzeugen der ersten Hälfte der Kopien (rechts)
Berechnen Sie anschließend die benötigte Anzahl von Kopien und erzeugen die Hälfte davon mit dem Rotieren-Werkzeug. Gruppieren Sie diese Strahlen und erstellen eine um 180° gedrehte Kopie der Gruppe.
Zeichnen Sie anschließend noch einen Kreis als Außenbegrenzung und füllen die Strahlen anschließend mit Hilfe des Interaktiv-malen-Werkzeugs.
Rasterpunkte
Photoshops Farbraster-Filter erzeugt Rasterpunkte in Pixelbildern. Diese Punkte können Sie auch als Vektorobjekte erhalten.
Abbildung: Technodots in Illustrator (für einen größeren Ausschnitt bitte auf das Bild klicken)
Dazu benötigen Sie ein Graustufenbild (das in Rasterpunkte aufgelöst wird) und das kostenlose Illustrator-Plugin Scriptographer. Die Bedienung von Scriptographer unterscheidet sich teilweise erheblich von der Bedienung anderer Plugins. Sehen Sie sich daher die Dokumentation auf der Website an.
Ein wichtiger Hinweis zu einigen Schwierigkeiten mit Scriptographer
Scriptographer gibt es nicht mehr für Illustrator CS6 und höher.
Lightshow
Hier haben wir endlich einmal Gebrauch für das Blendenflecke-Werkzeug.
Um eine Figur im Gegenlicht zu zeichnen, versehen Sie den Schattenriss mit einem „Schein nach außen“ (Farbe: weiß, Modus: normal, Deckkraft und Radius nach Bedarf). Der Scheinwerfer ist ein weißer Kreis mit „Weicher Kante“. Darüber liegt der erste Blendenfleck, er hat in etwa die Größe des Scheinwerfers. Ein zweiter Blendenfleck, diesmal mit Ringen (denken Sie daran: Ringe erzeugt man in einem zweiten Schritt) sorgt für das Gegenlicht-Feeling.
Schnörkel
Die allseits beliebten Schnörkel - gerne für Tribals eingesetzt - sind natürlich in erster Linie Handarbeit. Ein wenig vereinfachen können Sie sich diese Arbeit trotzdem: mit Hilfe von Bild- und Musterpinseln. Mit einem schnell erzeugten dreieckigen Bildpinsel ist z.B. diese Grafik ein Kinderspiel:
Und so geht's (Öffnet im neuen Fenster)
Einige vorgefertigte Pinsel gibt es hier
Alternativ lassen sich die Schnörkel auch mit Hilfe dieser speziellen Kaffeetasse erzeugen. Endlich haben Kaffeeflecken einen kreativen Nutzen.
Für Photoshop gibt es wunderschöne Brushes, um diesen Style zu erzielen.
